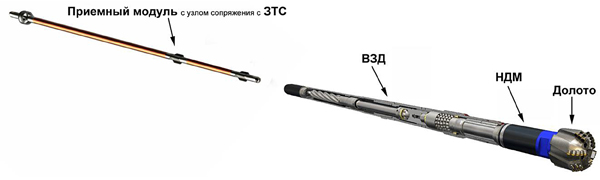

АО «КОМИТА» совместно с партнерами провела испытания макетного образца гидроакустического канала связи от НДМ (наддолотный модуль) до ЗТС (забойная телеметрическая система). Макет представляет собой блок-передатчика и блок-приемника. Блок передатчика размещен в НДМ, блок приемника — в буровой трубе выше ВЗД (винтовой забойный двигатель), непосредственно перед ЗТС (забойная телеметрическая система) рис.1.

Рис. 1

ГАКС (гидроакустический канал связи), предназначен для обеспечения связи НДМ с ЗТС любого типа и не препятствует параллельной работе электромагнитного или гидроимпульсного каналов связи.

Пакеты эмулированного сигнала от наддолотного модуля проходят через работающий ВЗД, принимаются блоком приемника и декодируются. Во время бурения уровень шума от долота оказывают значительное влияние на полезный сигнал.

Однако результаты натурных испытаний макета канала связи НДМ подтверждают возможность практической реализации гидроакустического канала связи наддолотного модуля с забойной телеметрической системой при работающем ВЗД.

Скорость передачи данных, используемая при испытаниях: 12 – 100 бит/с.
